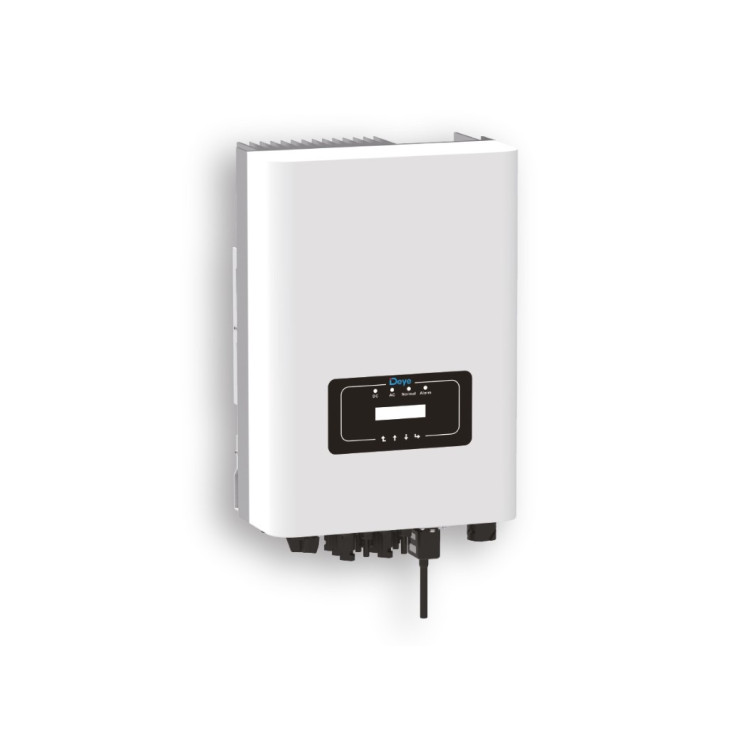

Deye SUN-20K-G04
This new series of inverters with three-phase output has a greater range of 18 kW, 20 kW, 25 kW than the original series and at the same time still has two integrated MPPTs that allow the input of two arrays from different roof orientations. It also allows the system to be monitored and controlled remotely.
- 2 MPP tracker, max. efficiency up to 98.6%
- Zero export application, VSG application
- Intelligent string monitoring (optional)
- Wide output voltage range
- Anti-PID function (optional)
Modell | SUN-18K-G04 | SUN-20K-G04 | SUN-25K-G04 | SUN-18K-G05 | SUN-20K-G05 | SUN-25K-G05 |
Eingangsseite | ||||||
Max. DC-Eingangsleistung (kW) | 23.4 | 26 | 32.5 | 23.4 | 26 | 32.5 |
Max. DC-Eingangsspannung (V) | 1000 | |||||
Anlauf DC Eingangsspannung (V) | 250 | |||||
MPPT-Betriebsbereich (V) | 200~850 | |||||
Max. DC-Eingangsstrom (A) | 32+32 | 26+26 | ||||
Max. Kurzschlussstrom (A) | 48+48 | 39+39 | ||||
Anzahl der MPPT | 2 | |||||
Strings pro MPPT | 3+3 | 2+2 | ||||
Ausgangsseite |
| |||||
Nennausgangsleistung (kW) | 18 | 20 | 25 | 18 | 20 | 25 |
Max. Wirkleistung (kW) | 19.8 | 22 | 27.5 | 19.8 | 22 | 27.5 |
AC-Netz-Nennspannung/Umfang (V) | 3L/N/PE 220/380V, 230/400V | |||||
Nenn-Netzfrequenz (Hz) | 50 / 60 (optional) | |||||
Betriebsphase | Drei Phasen | |||||
AC-Netz-Nennausgangsstrom (A) | 27.3/26.1 | 33.3/31.9 | 37.9/36.2 | 27.3/26.1 | 30.3/29 | 37.9/36.2 |
Max. AC-Ausgangsstrom (A) | 30/28.7 | 33.3/31.9 | 41.7/39.8 | 30/28.7 | 33.3/31.9 | 41.7/39.8 |
Ausgangsleistungsfaktor | 0,8 führt zu 0,8 nacheilend | |||||
Netzstrom THD | <3% | |||||
DC-Einspeisestrom (mA) | <0,5 % | |||||
Netzfrequenzbereich | 45~55 or 55~65 (optional) | |||||
Effizienz | |
Max.Effizienz | 98,6% |
Euro-Effizienz | 97,8% |
MPPT-Effizienz | >99 % |
Schutz | |
DC-Verpolungsschutz | ja |
AC-Kurzschlussschutz | ja |
Überstromschutz am AC-Ausgang | ja |
Überspannungsschutz am Ausgang | ja |
Isolationswiderstandsschutz | ja |
Erdschlussüberwachung | ja |
Inselbildungsschutz | ja |
Temperaturschutz | ja |
Integrierter DC-Schalter | ja |
Remote-Software-Upload | ja |
Fernänderung von Betriebsparametern | ja |
Überspannungsschutz | DC Type II / AC Type II |
Allgemeine Daten |
| |
Abmessung (mm) | 362B×577H×215T（Ohne Steckverbinder und Halterungen） | 362B×527H×220T（Ohne Steckverbinder und Halterungen） |
Gewicht (kg) | 23 | 20 |
Topologie | Ohne Transformator | |
Interner Verbrauch | <1W (Nacht) | |
Betriebstemperatur | -25~65℃, >45℃ Leistungsminderung | |
Schutz vor Eindringen | IP65 | |
Lärmemission (typisch) | ≤40 dB | |
Kühlkonzept | Intelligente Kühlung | |
Max. Betriebshöhe ohne Derating | 2000m | |
Konzipierte Lebensdauer | 5 Jahre | |
Netzanschlussstandard | VDE4105 IEC61727/62116 VDE0126 AS4777.2 CEI 0 21, EN50549-1, G98 G99 C10-11, UNE217002, NBR16149/NBR16150 | |
Luftfeuchtigkeit der Betriebsumgebung | 0-100% | |
Sicherheit EMV/Norm | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 | |
Merkmale | |
DC-Anschluss | MC-4 koppelbar |
| |
